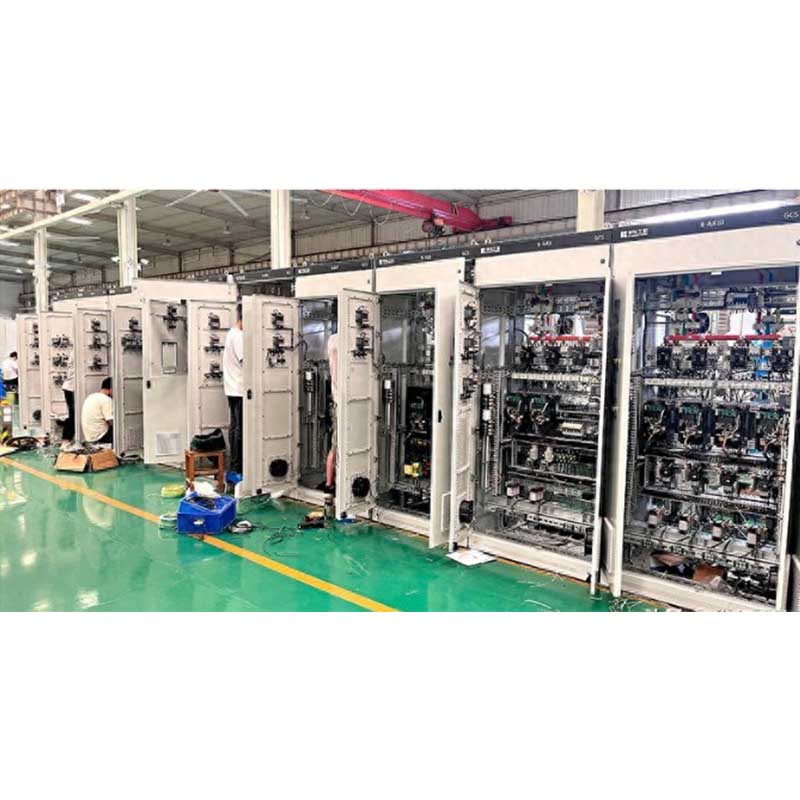

В системах промышленной автоматизации шкаф управления с частотным регулированием отнюдь не является изолированным силовым блоком; напротив, он выступает в роли «нервного центра», требующего глубокой координации с такими компонентами, как ПЛК, сенсорные панели и датчики. Истинная стабильность системы зачастую зависит не столько от производительности самого частотного преобразователя, сколько от его электрической совместимости и синергии взаимодействия с сопряженными компонентами. В данной статье будет представлен углубленный анализ ключевых конструктивных аспектов, касающихся совместимости шкафов управления с частотным регулированием и наиболее распространенных компонентов промышленной автоматики.
I. Основополагающая логика: совместимость — это не просто «возможность соединить провода»
Многие пользователи при выборе оборудования часто поддаются распространенному заблуждению: они полагают, что если физические интерфейсы можно соединить, то устройства совместимы. В действительности совместимость шкафа управления с преобразователем частоты (ПЧ) охватывает три аспекта:
1. Согласование электрических параметров: точное соответствие напряжения, тока и импеданса для предотвращения проблем, связанных с перегрузкой или недостаточной мощностью управления.
2. Бесшовное взаимодействие сигналов: единый «язык» для аналоговых и цифровых сигналов, а также протоколов связи.
3. Гармоничная электромагнитная среда: подавление гармоник высших порядков, генерируемых преобразователем частоты (VFD), для предотвращения помех, воздействующих на чувствительные компоненты.
II. Ключевые партнеры: стратегии обеспечения совместимости связи с ПЛК и HMI
1. ПЛК (PLC): «Мозг» системы — связь для реализации логики управления
ПЛК является ключевым партнером шкафа управления с ПЧ; совместимость между этими двумя элементами напрямую определяет точность работы системы управления.
Выбор типа сигнала:
Аналоговое управление: используются сигналы 4–20 мА или 0–10 В. Особое внимание следует уделить согласованию модуля аналогового вывода ПЛК с входным импедансом преобразователя частоты; при передаче сигналов на большие расстояния предпочтительным является токовый сигнал 4–20 мА благодаря его высокой помехоустойчивости.
Управление по шине связи: этот подход представляет собой современную доминирующую тенденцию. Крайне важно убедиться, что оба устройства поддерживают одни и те же протоколы (например, Modbus RTU/TCP, Profibus, Profinet). Если протоколы несовместимы, приходится устанавливать дополнительный шлюз, что усложняет систему и создает дополнительные потенциальные точки отказа.
Картирование параметров: в программе ПЛК адреса команд задания частоты, слова состояния работы и регистры кодов ошибок преобразователя частоты должны быть строго и точно сопоставлены (скартированы), чтобы исключить потерю пакетов данных в процессе передачи.
2. Сенсорная панель (HMI): «Окно» для человеко-машинного взаимодействия
Согласованность протоколов: если HMI взаимодействует с преобразователем частоты напрямую (например, для считывания данных о текущей частоте в реальном времени), необходимо убедиться, что HMI поддерживает базовый протокол связи, используемый преобразователем (например, Modbus). Функциональное покрытие: Конфигурация экранов HMI должна обеспечивать доступ ко всем основным функциям преобразователя частоты (ПЧ), таким как задание частоты, многоступенчатое регулирование скорости, просмотр истории неисправностей и т. д. При выборе HMI рекомендуется отдавать предпочтение брендам, в программное обеспечение которых уже встроены библиотеки драйверов для ПЧ, поскольку это позволяет существенно сократить время пусконаладочных работ.
III. Периферийные компоненты: «Тихие убийцы» — последствия неправильного выбора
1. Автоматические выключатели и контакторы
Автоматические выключатели: Выбор устройства *не* должен основываться исключительно на стандартном номинальном токе обычного электродвигателя. Поскольку входной ток со стороны преобразователя частоты содержит гармонические составляющие, номинальный ток автоматического выключателя следует выбирать с запасом, составляющим от 1,2 до 1,5 номинального тока самого преобразователя; при этом приоритет следует отдавать автоматическим выключателям, специально разработанным для работы с преобразователями частоты, чтобы исключить ложные срабатывания защиты.
Контакторы: При использовании контакторов для переключения между питанием от основной сети и питанием от преобразователя частоты необходимо тщательно согласовывать время срабатывания (включения) и отпускания (выключения) контактора с временными параметрами выходного сигнала преобразователя, сигнализирующего о неисправности. Это необходимо для предотвращения обратного перетока энергии, способного повредить преобразователь.
2. Датчики (температуры, давления, энкодеры)
Тип сигнала: Приоритет следует отдавать 2-проводным датчикам с выходным сигналом 4–20 мА или частотным выходным сигналом; следует избегать использования низковольтных сигналов (например, 0–5 В) для передачи данных на большие расстояния в условиях повышенного уровня электромагнитных помех.
Экранирование и заземление: Кабели для передачи аналоговых сигналов от датчиков должны представлять собой экранированные витые пары. Экран кабеля следует заземлять только с одной стороны — а именно со стороны шкафа управления, — оставляя другой конец незаземленным («плавающим»); это позволяет предотвратить возникновение помех, вызванных контурами заземления.
IV. Рекомендации по выбору и вводу в эксплуатацию
1. **Определите протоколы на раннем этапе:** На начальной стадии проекта необходимо определить стек протоколов связи для ПЛК, ПЧ (преобразователя частоты) и HMI-панели. По возможности выбирайте оборудование таких производителей, которые входят в одну экосистему или обеспечивают высокую степень совместимости протоколов.
2. **Предусмотрите место для средств подавления помех:** Габариты шкафа управления должны предусматривать резерв свободного пространства объемом не менее 20% для размещения фильтров, реакторов и вентиляторов охлаждения. Это позволяет избежать ситуаций, когда проблемы с помехами выявляются уже на поздних этапах, но не могут быть устранены из-за физической нехватки места в шкафу.
3. **Программная фильтрация:** Реализуйте цифровую фильтрацию (например, метод скользящего среднего) непосредственно в программе ПЛК — в частности, для обработки аналоговых входных сигналов. Это позволяет эффективно отсеивать случайные пики сигналов и шумы.
Проектирование совместимости внутри шкафа управления с преобразователем частоты — это, по сути, инженерная борьба за обеспечение «целостности сигнала». Она требует от проектировщиков не только глубоких знаний в области технологии преобразователей частоты, но и мастерского владения архитектурой систем автоматизации в целом. Выбор поставщика шкафов управления, обладающего мощными компетенциями в области системной интеграции, зачастую оказывается важнее, чем простое предпочтение конкретной марки преобразователя частоты. Такие поставщики способны заблаговременно помочь вам выявить и обойти все вышеупомянутые «подводные камни» совместимости, предоставляя в итоге решение, работающее по принципу «подключи и работай» (plug-and-play).
